Sljedeći cjevasti rashladni vijčani transporter se primjenjuje u transprotingu POM materijala za kemijsku tvornicu.
Gustoća POM-a je 700kg / m3, a kapacitet vijčanog transportera je 7m3 / h. Motor je otporan na eksploziv, klasa izolacije je F stupanj, klasa zaštite je IP65, ocjena eksplozivnosti je DIIBT4. A motor će raditi u visokoj temperaturi, vlažnoj i prašnoj sredini.
Ulazna prirubnica cjevastog rashladnog vijčanog transportera je ANSI 12 '', B16.5,150LB. Ulazna prirubnica za dušik je ANSI 6 '', B16.5,150LB. Kratka cijev ispusnog otvora je ø406 * 6,35, duljina 100 mm.
Cijevni omotač je izrađen od nehrđajućeg čelika 304. Grijaći medij je para s tlakom od 6 kg, temperatura je 160 stupnjeva stupnjeva.
Podloška nije metalni materijal. EPTF3 podloška, debljina je 3mm, standardna je HG20610. Koristite potpuno zavarivanje na dve strane letvi sa zavrtnjima.
Gruba skica:

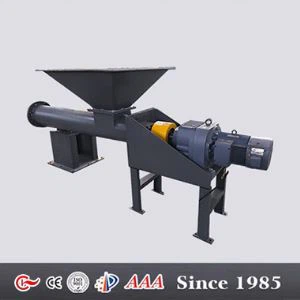

Ostale fotografije hladnih transportera za navođenje.
|
|
